产品概述

JN-01FA-02系列中继模块（光纤直启）是用于直接手动控制单元信号远距离中继传输的产品。

产品满足《GB16806-2006 消防联动控制系统》设计需求。

采用光纤通信，具有抗电磁干扰能力强和远距离传输的特性，距离最⻓可达20KM。

该系列产品包含主端模块（A端）和从端模块（B端），主端模块（A端）和从端模块（B端）配合使用，

实现消防联动控制器的直接手动控制单元（联动盘操作单元、智能多线联动控制盘等直控单元）信号的中继传输。

产品参数

电源输入：1路：DC24V±4V 1A  8路：DC24V±4V 3A

整机功耗：≤50W

控制输入：24V电压信号

控制输出：有源输出：24V 90mA（具有线路侦测功能）

无源输出：DC30V 7A/AC250V 7A

中继性能：2路冗余光纤、单模单纤20km

工作环境：温度-10°C~70°C，湿度20~90%无冷凝

导轨式尺寸：1路：85x43×69mm（⻓x宽x高）

机架式尺寸：8路：483x156.5×44.5mm（⻓x宽x高）

设计标准：GB 16806-2006

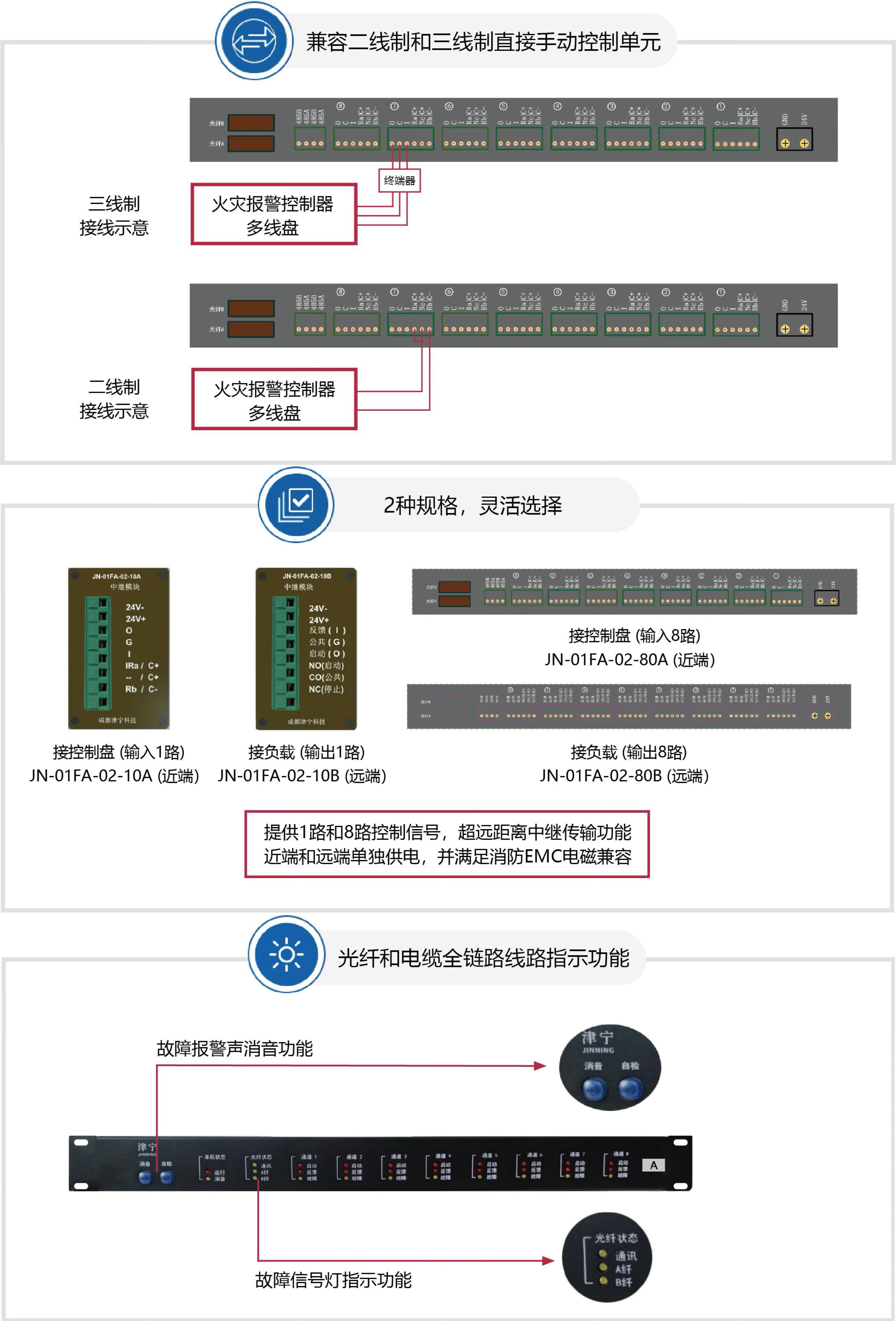

产品特点

适用行业

1. 火灾报警控制器多线直接控制信号远距离中继控制的场景；
2. 消防设施设备（如：消防水泵、雨淋阀、防火阀、排烟口风机等）的监测与控制 ；
3. 老旧项目改造升级和扩展应用；
4. 需要冗余高可靠远距离开关控制场景；
5. 远距离状态监控场景（RS485、带线路侦测功能的开关量）；
6. DC24V开关量控制转AC220V控制。
